Fortsetzung BetaBikes.de Projekt

Alp 4.0 Next Generation

Kleinvieh macht auch Mist...

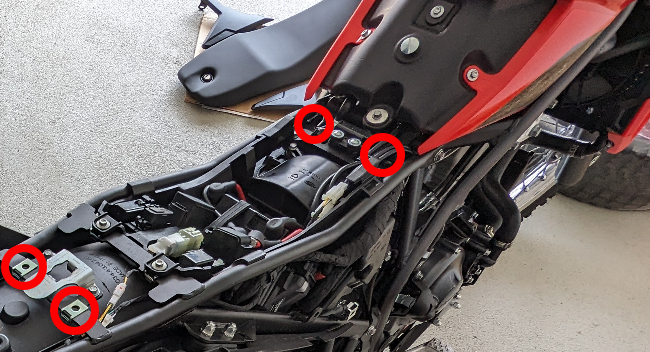

Wenn die seitlichen Kunstststoffteile an der Alp 4.0 demontiert werden sollen, müssen vier M6 Schrauben unter der Sitzbank herausgedreht werden (markierte Stellen). Die Schrauben sehen auf den ersten Blick beim Herausdrehen unscheinbar und gleich aus, sind sie aber nicht...

Die hier gestrichelt markierte Schraube ist kürzer als die anderen drei. Das Vertauschen der Schrauben kann zum Problem werden, weil unter dem Verschraubungspunkt ein Kabelstrang verläuft. Bei einem unserer Forumsmitglieder hat eine lange (vertauschte), heraustehende Schraube den Kabelstrang angekratzt und so für einen Kurzschluss gesorgt. Die Alp 4.0 hat daraufhin gestreikt. Diesen Fehler zu finden kann Nerven kosten...

Um das Risiko eines Schadens zu verringern, haben wir im ersten Schritt die kurze Schraube auffällig mit einem farbigen Marker gekennzeichnet und so die Vertauschungsgefahr deutlich reduziert. Weil aber auch die kurze Schraube an ihrem Verschraubungspunkt unten herausguckt, war uns das allein noch nicht sicher genug.

Grundsätzlich könnte man an der betroffenen Stelle den Kabelstrang mit einem Stück Fahrrad- oder Gartenschlauch vor Beschädigungen schützen. halpgas, unserem Edeltechniker (wie ihr ihn im Forum gerne nennt), war die hangestrickte Lösung nicht professionell genug. Die von ihm programmierte Schutzschelle aus dem 3D-Drucker schützt die Projekt-Alp sicher und dauerhaft vor dem Aufscheuern der Kabelei.

Wir schrauben fleißig weiter...
