THEMA: Elektrik

Elektrik 03 Apr 2026 10:32 #1

betamaeuse Offline Einsteiger Beiträge: 5	Hi, bei meiner Alp funktioniert das Licht nicht - weder vorne noch hinten - noch Bremslicht. Der Scheinwerfer vorne glimmt nur. Blinker und Hupe funktionieren. Kommt das jemandem bekannt vor? Gruß Ralf
	Ihr wollt mit uns diskutieren? Oben im Menüpunkt "Mitmachen" anmelden und schon kann's losgehen...

Elektrik 03 Apr 2026 13:15 #2

WhatsAlp Offline Offroader Beiträge: 349 Dank erhalten: 101	Das Problem kenne ich so nicht. Der Stromkreis für das Bremslicht hat üblicherweise nichts mit dem sonstigen Licht zu tun, beide Stromkreise kommen aber im Kabelstrang zur rechten Griffarmatur zusammen, wenn das Moped einen Lichtschalter hat. Am dazu gehörenden Stecker würde ich anfangen, zu suchen. Ansonsten: Sicherungskasten und Massepunkte prüfen.
	Einer muss es ja machen! (alle Angaben ohne Gewähr; Fehler und Irrtümer vorbehalten) Ihr wollt mit uns diskutieren? Oben im Menüpunkt "Mitmachen" anmelden und schon kann's losgehen...

Elektrik 03 Apr 2026 16:38 #3

Uli8 Offline BetaBiker Alp 4 2016 und 200 2008 plus X (= X andere, nicht XTrainer oder Alp X) Beiträge: 1068 Dank erhalten: 147	Sicher mit dem Bremslicht? Regler kaputt? Was hast Du denn schon alles gemessen?
	Immer die gummierte Seite unten lassen! Uli Ihr wollt mit uns diskutieren? Oben im Menüpunkt "Mitmachen" anmelden und schon kann's losgehen...

Elektrik 03 Apr 2026 17:51 #4

Hoss Offline Durchstarter Beiträge: 58 Dank erhalten: 14	Das Licht geht nur, wenn der Motor läuft. Da bin ich auch zuerst drüber gestolpert. Wenn es auch bei laufendem Motor nicht geht, würde ich zuerst einer der Dioden (im Schaltpan 27) vermuten. Dazu wirst Du messen müssen. Glimmen deutet aber auch auf ein Masseproblem hin. Die fehlende Masse wird über die Glühbirne gezogen.
	Letzte Änderung: 03 Apr 2026 17:53 von Hoss. Ihr wollt mit uns diskutieren? Oben im Menüpunkt "Mitmachen" anmelden und schon kann's losgehen...

Elektrik 03 Apr 2026 18:27 #5

betamaeuse Offline Einsteiger Beiträge: 5	Ja geht beides nicht normales licht und Bremslicht - Regler habe ich geprüft - hatte auch den regler von Kira´s alp eingebaut - keine Veränderung...
	Ihr wollt mit uns diskutieren? Oben im Menüpunkt "Mitmachen" anmelden und schon kann's losgehen...

Elektrik 03 Apr 2026 18:30 #6

betamaeuse Offline Einsteiger Beiträge: 5	Diode teste ich mal..... Danke für die Tipps.. gruss ralf
	Ihr wollt mit uns diskutieren? Oben im Menüpunkt "Mitmachen" anmelden und schon kann's losgehen...

Elektrik 03 Apr 2026 19:12 #7

Uli8 Offline BetaBiker Alp 4 2016 und 200 2008 plus X (= X andere, nicht XTrainer oder Alp X) Beiträge: 1068 Dank erhalten: 147	Fürs nächste Mal: Ist immer hilfreich gleich im Startpost schon zu schreiben, was man schon alles getauscht, gereinigt, gemessen usw hat - das verhindert beim Hilfswilligen Gedanken in die falsche Richtung. Hast Dir den BUNTIGEN SCHALTPLAN schon angesehen? Sehr nützlich, beugt Augenkrebs beim betrachten des originalen vor!
	Immer die gummierte Seite unten lassen! Uli Letzte Änderung: 03 Apr 2026 19:12 von Uli8. Ihr wollt mit uns diskutieren? Oben im Menüpunkt "Mitmachen" anmelden und schon kann's losgehen...

Elektrik 04 Apr 2026 12:49 #8

Hoss
Offline
Durchstarter
Beiträge: 58
Dank erhalten: 14

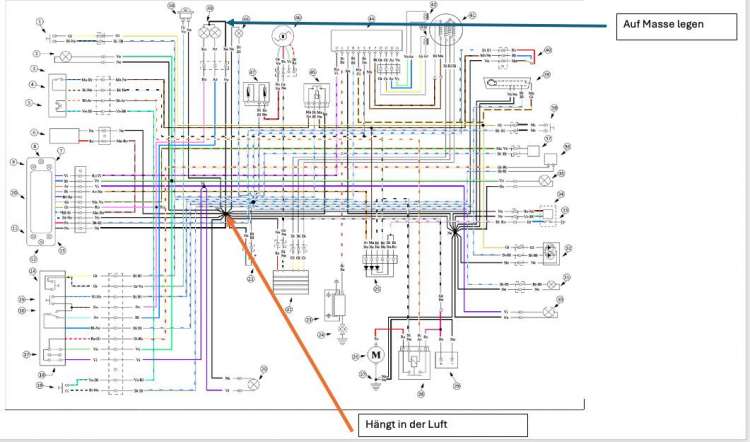

Der "Bunte Schaltplan" ist schon gut. Er ist von einer Beta Alp MY2019.

Gegenüber meiner (MY2014) sind die Bezeichnungen der Bauteile leider anders. Das Display ist auch anders. Vieles stimmt aber überein. Zur Fehlersuche könnte er nützlich sein.

Der Masseknödel könnte nicht an Masse liegen. Dazu kannst Du mit einem Ohmmeter eine Verbindung des Schwarzen Drahts (Masse) am Scheinwerfer mit der Batterie messen. Müsste 0 haben. Wenn nicht, eine Verbindung zwischen Schwarz Licht und Batterie Masse machen und Motor starten.

Letzte Änderung: 04 Apr 2026 13:02 von Hoss.

Ihr wollt mit uns diskutieren? Oben im Menüpunkt "Mitmachen" anmelden und schon kann's losgehen...

Elektrik 04 Apr 2026 18:38 #9

Uli8
Offline
BetaBiker
Alp 4 2016 und 200 2008 plus X (= X andere, nicht XTrainer oder Alp X)
Beiträge: 1068
Dank erhalten: 147

Bin grundsätzlich bei Dir.
Außer:Hoss schrieb:

Dazu kannst Du mit einem Ohmmeter...

Ich wäre grundsätzlich EXTREM vorsichtig mit dem, was ich mit einem Ohm- oder Voltmeter an Fahrzeugelektrik messe!
Das beste Meßwerkzeug in dem Bereich ist mMn ein 12V Birnchen geringer Leistung mit 2 Kabeln dran. Idealerweise am einen Kabel eine Krokoklemme und am anderen eine Prüfspitze (mit der man im Zweifelsfall auch mal durch die Isolierung in ein Kabel pieksen kann). Das verhindert zuverlässig viele Fehlerquellen beim messen und mit wenig Übung kann man anhand der Helligkeit sogar auf die Spannung schließen falls benötigt.

Immer die gummierte Seite unten lassen!
Uli

Ihr wollt mit uns diskutieren? Oben im Menüpunkt "Mitmachen" anmelden und schon kann's losgehen...

Elektrik 04 Apr 2026 22:02 #10

betamaeuse Offline Einsteiger Beiträge: 5	Hi, vielen Dank für die Tipps - der Bunte Schaltplan ist echt angenehmer - ich wurschtel mich mal durch - euch noch schöne ostertage.... gruss ralf
