THEMA: Blinker montieren - völlig planlos
Blinker montieren - völlig planlos 13 Jun 2023 19:09 #1
|

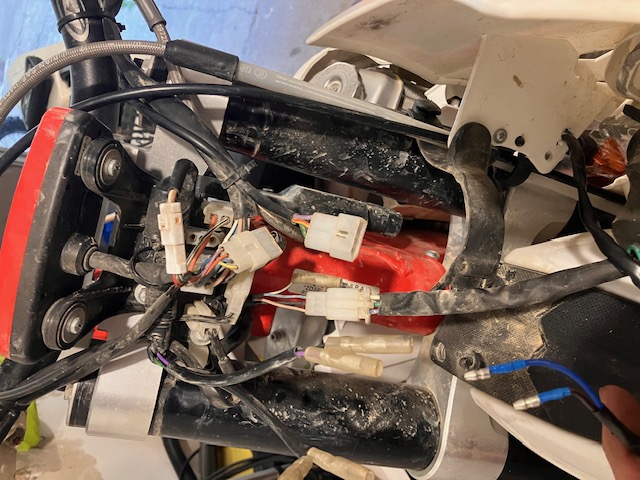

Hallo zusammen, ich weiß eh, das ist nicht Jugend forscht hier, aber vielleicht zeigt trotzdem jemand Erbarmen und kann mir einen Tipp geben, wie ich bei einer 450 RR Baujahr 2014 die Blinker montiere? Ich hab 4 Blinker, noch ein Relais dazubekommen, aber null Ahnung, wie es jetzt weitergeht. Unter der Lichtmaske kommt ein 3er-Stecker vom linken Schalterlement, vermutlich Hupe und links und rechts? (Lila, rot-gelb und grün). Dazu gibt es Gegenstück, von dem Drähte gleicher Farbe weggehen. Und dann? Wo könnte das Relais sein/hinkommen, wo werden die Blinker angeschlossen? Ich entschuldige mich für meine Unwissenheit |
|
|
Blinker montieren - völlig planlos 13 Jun 2023 22:08 #2
|
|
|
Blinker montieren - völlig planlos 14 Jun 2023 05:21 #3
|
|
|
Blinker montieren - völlig planlos 14 Jun 2023 07:13 #4
|
|
|
.png){kind=avatar}
Blinker montieren - völlig planlos 14 Jun 2023 08:59 #5
|
|
|
Blinker montieren - völlig planlos 14 Jun 2023 09:08 #6
|
|
|
Blinker montieren - völlig planlos 14 Jun 2023 09:20 #7
|
Hi, wie Jogi schon sagte: Der Schaltplan erklärt eigentlich alles und er ist in der Bedienungsanleitung enthalten. Der separate Blinkerschalter kommt an den passenden Dreierstecker (gelb-rot/Violett/grün) hinter der Lampenmaske, die Blinker an die runden Stecker. Blinkrelais musst Du anhand der anhand des Schaltplans/der Kabelfarben schauen, ich hatte nie Blinker montiert. aber evtl. kommt da noch was Erhellendes von einem der Kollegen hier.
Und putz das arme Mopped mal, dann schraubt es sich schöner  . |
|
|
Blinker montieren - völlig planlos 14 Jun 2023 17:09 #8
|

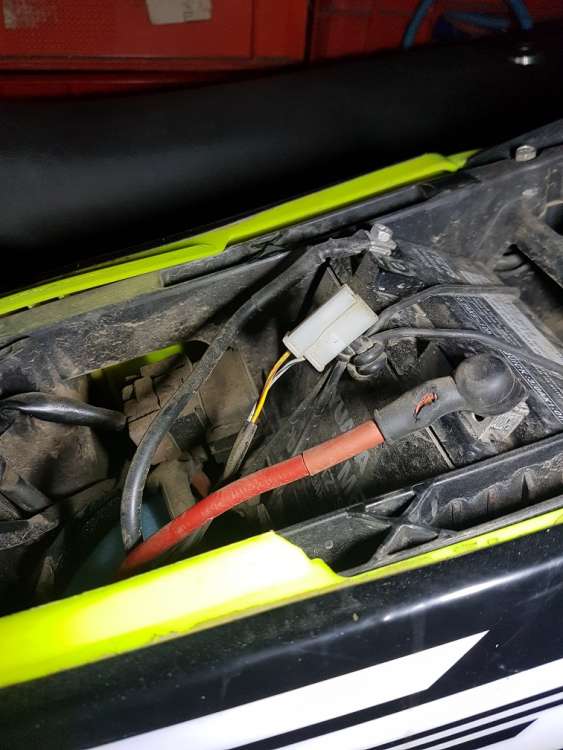

Bei mir sieht es so aus (400er RR 2013). Das dürfte ja relativ ähnlich sein. Geputzt ist sie auch nicht, ich war letztes Wochenende in Villars und musst hernach gleich arbeiten. Grüßle Jerry |
|
Beta RR 400 '13, Suzuki DR 650 '93, Suzuki VStrom '05.
|
Blinker montieren - völlig planlos 14 Jun 2023 17:52 #9
|
Moin unter Sitzbank wird das Blinkrelais angeschlossen 2 poliger Stecker Grau/Schwarz und Gelb/Rot, das dritte bei Kabel bei Jerry wird Masse sein, orginal sind es nur 2 (2014er 450 meiner Frau)
Und der Schaltplan findet sich in der Bedienungsanleitung nicht im WHB da ist nur der Motor drin
ein bisschen suchen hilft.... ach ja und der Schmutz ist ein Dauertest der Technik  |
|
|
Blinker montieren - völlig planlos 14 Jun 2023 23:38 #10
|
|
|
|
|
