THEMA: Was ist das?

Was ist das? 16 Feb 2026 13:00 #1

Martello
Offline
Einsteiger
Beiträge: 18
Dank erhalten: 4

Hallo an alle,

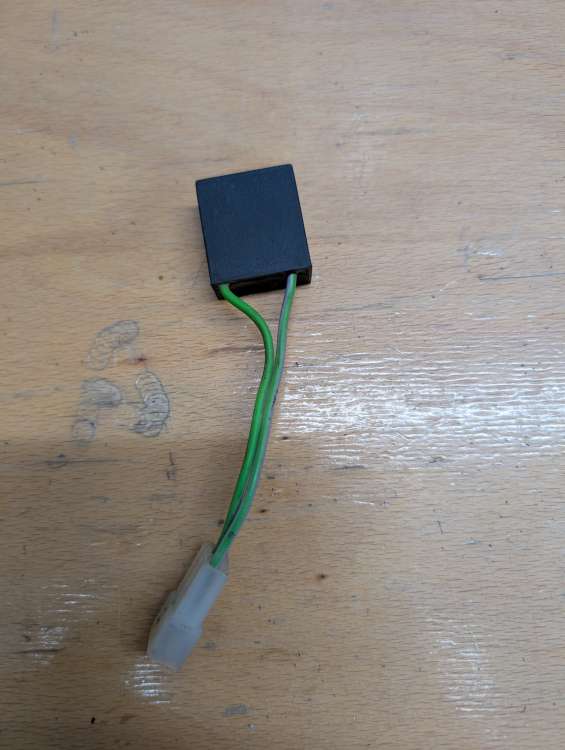

ich bin bei meiner Alp 4.0 350 Bj 2003 mal den Kabelbaum durchgegangen und habe alle Stecker gereinigt und gefettet. Bin dabei auf dieses schwarze Kästchen ohne Aufschrift gestoßen. Ist das die Diode die zwischen Lima und Sicherung? Den Stecker mit den drei Dioden habe ich gefunden. Ist aber alles nicht so einfach, die Kabelfarben von 2003 Stimmen nicht mit dem Schaltplan von 2006 überein.

Danke für viele Infos

Martin

Anhang:


Der Weg ist steinig und weit

Ihr wollt mit uns diskutieren? Oben im Menüpunkt "Mitmachen" anmelden und schon kann's losgehen...

Was ist das? 16 Feb 2026 19:06 #2

Hoss Offline Draufgänger Beiträge: 84 Dank erhalten: 21	Denke eher der Kondensator. Hast Du ein Messgerät?
	Alp 4.0 BJ 2013 und Beta 390RR Racing MY3019 Ihr wollt mit uns diskutieren? Oben im Menüpunkt "Mitmachen" anmelden und schon kann's losgehen...

Was ist das? 16 Feb 2026 20:02 #3

Martello Offline Einsteiger Beiträge: 18 Dank erhalten: 4	Hallo Hoss, ich habe ein Multimeter, aber Kondensator sollte es nur einen geben und den habe ich gefunden. Was kann ich versuchen zu messen? Mein Kollege meinte es gibt Dioden die ab einer bestimmten Spannung arbeitet und das könnte so etwas sein. Ausgebaut hat es keinen Durchgang. Gruß Martin
	Der Weg ist steinig und weit Ihr wollt mit uns diskutieren? Oben im Menüpunkt "Mitmachen" anmelden und schon kann's losgehen...

Was ist das? 17 Feb 2026 11:12 #4

Hoss
Offline
Draufgänger
Beiträge: 84
Dank erhalten: 21

Eine normale Diode hat eine Durchlassrichtung und eine Sperrichtung. Die Durchlassrichtung arbeitet erst ab 0,7V. Manche Mulitimeter haben ein Diodenprogramm, andere arbeiten mit einer sehr kleinen Spannung, so dass man meint die Diode sperrt in beide Richtungen. Also mit dem Multimeter eine Richtung messen, dann umkehren. Einmal hoher Widerstand, dann geringer Widerstand.

www.youtube.com/shorts/sDRcQjqW-M0

Der Blinkgeber, der Getriebegangsschalter sind bei der Beta auch 2-beinig.

Blöd ist, dass die Farben in italienisch bezeichnet sind VE=Verde, GR=Gris

Alp 4.0 BJ 2013 und Beta 390RR Racing MY3019

Letzte Änderung: 17 Feb 2026 11:35 von Hoss.

Ihr wollt mit uns diskutieren? Oben im Menüpunkt "Mitmachen" anmelden und schon kann's losgehen...

Was ist das? 06 Mär 2026 07:53 #5

Martello Offline Einsteiger Beiträge: 18 Dank erhalten: 4	So, ich hab jetzt mal gemessen, es ist also wirklich eine Diode. In eine Richtung kein Durchgang, in die andere zeigt es kurz 0,8V an. Dann kein Durchgang. Das kann aber auch an meinem Multimeter liegen, das ist nichts Dolles, hat aber immerhin eine Dioden Funktion. Danke Hoss Gruß Martin
	Der Weg ist steinig und weit Ihr wollt mit uns diskutieren? Oben im Menüpunkt "Mitmachen" anmelden und schon kann's losgehen...

Was ist das? 06 Mär 2026 09:38 #6

Uli8 Offline BetaBiker Alp 4 2016 und 200 2008 plus X (= X andere, nicht XTrainer oder Alp X) Beiträge: 1090 Dank erhalten: 175	Wird trotzdem ein Kondensator sein. Schau mal lieber, von wo nach wo der geht. Hat Dein Schätzeisen keinen Kondensatorbereich?
	Immer die gummierte Seite unten lassen! Uli Ihr wollt mit uns diskutieren? Oben im Menüpunkt "Mitmachen" anmelden und schon kann's losgehen...
