THEMA: RR 50 standard MJ 2023 Vergaser Frage

Hallo,

ich habe o.g. Modell gekauft und daraufhin den Vergaser mal zerlegt und gereinigt.
Das Moped hat das letzte 3/4 Jahr gestanden lt. Vorbesitzer.
Hab mir vor dem zerlegen die Position der Leerlaufschraube und GRS notiert.
Tune up 1 ist kpl. durchgeführt worden, habe ich überprüft.
Es ist allerdings eine 95er Hauptdüse verbaut.

Die Frage die mich im Moment beschäftigt:
Ist es richtig das auf der Leerlaufschraube eine Feder, Scheibe und O-Ring sitzt und auf der GRS nur eine Feder?

Es ist ein PHBN 16 PS Vergaser.
Gibt es irgendwo eine Explosionszeichnung?
Hab weder hier noch im Netz eine gefunden.

Danke.
Gruß alf

Danke für die Zeichnung!
Ich hatte so eine auch gefunden aber da waren die nicht zutreffenden Teile nicht geschwärzt. So ist es einfacher.
Also scheint das so zu stimmen das die GRS nur eine Feder hat und sonst nix.

Da hätte ich gleich noch eine Frage:
Am Tankdeckel ist dieser Gummieinsatz im Verschluss den man beim öffnen hochklappt.
Von diesem Gummieinsatz geht ein transparenter Schlauch weg auf einen T-Verteiler zwischen Öltank und Rahmen.
Der Schlauch war bei mir nicht am Gummieinsatz angeschlossen sondern hing offen unterm Tank.
Alles andere ist aber noch verbunden und geht dann über dieses zylindrische Teil zum Ansauggummi.
Es scheint auch nicht Teil des tune up 1 zu sein das zu entfernen.
Was für Auswirkungen kann es also haben wenn dieser Schlauch frei hängt?

Danke!
Gruß alf

Würde sagen es ist genau umgekehrt:

- Die Gemischregulierschraube hat Feder, Scheibe und O-Ring
- Die Leerlaufschraube lediglich eine Feder.

Die GRS ist in der Abbildung Teilegruppe R, die Leerlaufschraube Teilegruppe H.

Gruß ,
Dominik

So kenne ich es eigentlich auch..

Die BA sagt aber was anderes.
Die Schraube welche in der BA mit A bezeichnet ist, ist ja lt. BA die Leerlaufschraube.
Bei mir hat diese Schraube aber Feder Scheibe und O-Ring.
Wohingegen die rechts davon nur eine Feder hat.

Die BA müsste eigentlich passen für unser Moped.

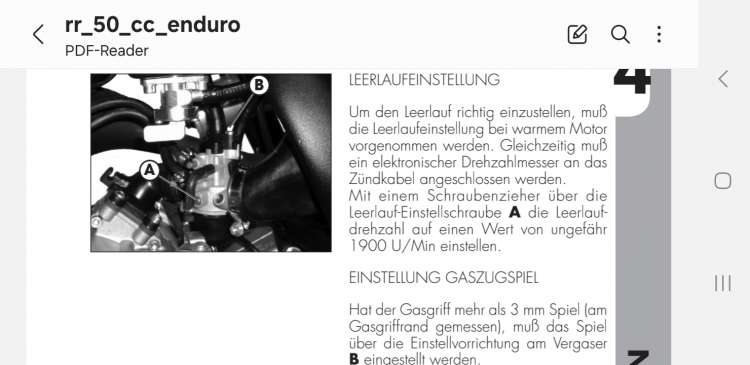

Hab die entsprechende Seite mal angehängt.

Gruß alf
